¶ 何时使用
- 当不满足系统内置录像功能或需要进行直播推流时使用。
¶ 准备事项

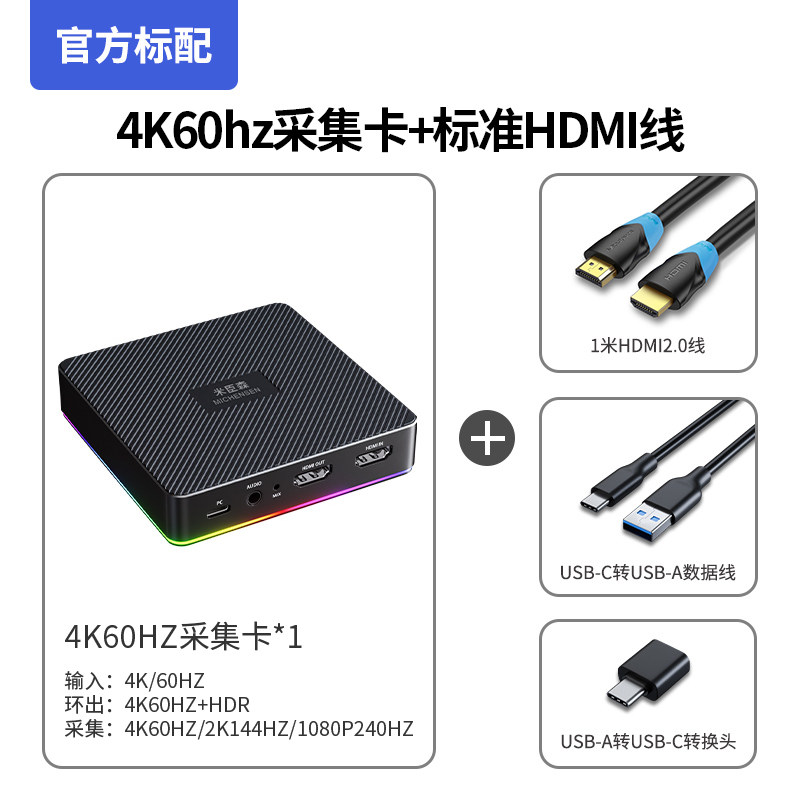

- 高质量采集卡一个
- 电脑一台
- 支持HDMI输出的地面端设备一个，例如Avatar VRX、Goggles X
- Mini HDMI转标准HDMI转接头一个
¶ 操作步骤
¶ 步骤一 购买采集卡
- 购买一个高质量采集卡。
¶ 步骤二 连接采集卡
- 将HDMI输出口连接采集卡，采集卡的USB口连接电脑USB口。
- 需注意部分采集卡必须使用 USB3.0 5V2A 供电才能工作在1080P分辨率，否则只能低分辨率下工作。
¶ 步骤三 菜单设置
- 在地面接收端连接到发射端后，在菜单界面将帧率模式设置为标准。
¶ 步骤四 使用推流软件
- 使用推流软件如
OBS获取采集卡画面
¶ 其他
- 如需直播不显示系统OSD图标可以在设置内关闭“系统图标”、“自定义OSD”这两个设置，详见下图。
¶ 注意事项
绝大多数采集卡并不支持高帧率模式，即100/120FPS，需要在地面接收端连接发射端后设置为标准帧率。
在使用HDMI直播推流时，眼镜系统内显示画面将与直播推流画面完全相同，无法单独显示飞行画面而不显示系统OSD图标。
如果你的发射端并不是装在无人机上使用，必须使用额外的风扇冷却发射端，否则发射端会快速过热停机。
¶ 常见问题
Q. 为什么需要使用采集卡？
A. 任何一台电脑都不支持直接输入HDMI画面到电脑软件中，必须先通过采集卡获取到画面才能转换为视频信号。
Q. 可以买便宜的采集卡么？
A. 一般来说采集卡都是通用的，需要注意帧率问题。
Q. 眼镜X直播过程中老是断连画面？
A. 购买的HDMI线之类不够好，端子尺寸可能存在误差；建议购买高质量HDMI线或HDMI转接头。
