¶ 何时使用
- 当不满足信号传输或附近存在较大干扰时。
¶ 工作原理
- 中继模式的工作原理是先将图传发射端信号发送回中继器，随后中继器再将信号发送回地面接收端。
- 为了避免同频干扰，由中继器发送回地面接收端的频率更改为5.2GHz。
¶ 准备事项
¶ 中继器
- 中继器模块一个。

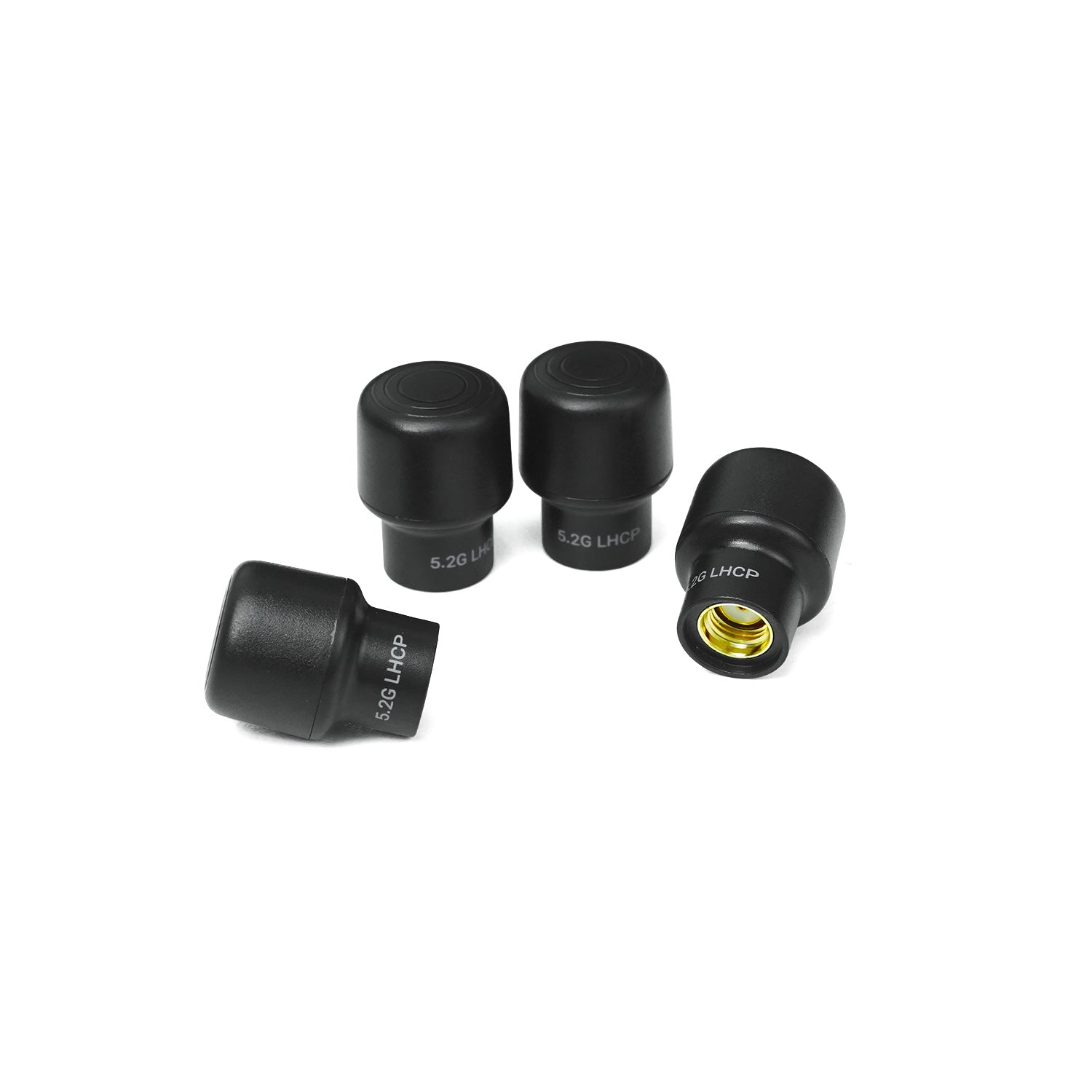

¶ 5.2GHz LHCP天线
- 5.2GHz LHCP天线2-4个，这取决于你的地面接收端可安装天线数量。
¶ 使用步骤
¶ 步骤一 升级固件
- 确保Avatar HD 地面接收端、图传发射端、中继器均处于最新固件版本。
Avatar HD 固件
¶ 步骤二 解锁中继器模式
- 首次使用需要在地面端设备TF卡中创建一个文本文档，命名为：
Avatar_std
并在文档中写入：
relay=on
- 重启后第二次使用可直接在菜单设置中循环设置：标准-竞速-中继。
如恢复出厂设置(Reset All)后，需要重新开启中继模式。
¶ 步骤三 使用正确的天线
- 地面接收端默认使用5.8GHz的频段，在使用中继模式后地面接收端将切换为5.2GHz频段，无法直接连接图传天空端。
- 需更换地面接收端的天线为5.2GHz已获得最好的使用体验。
¶ 步骤四 正确摆放设备

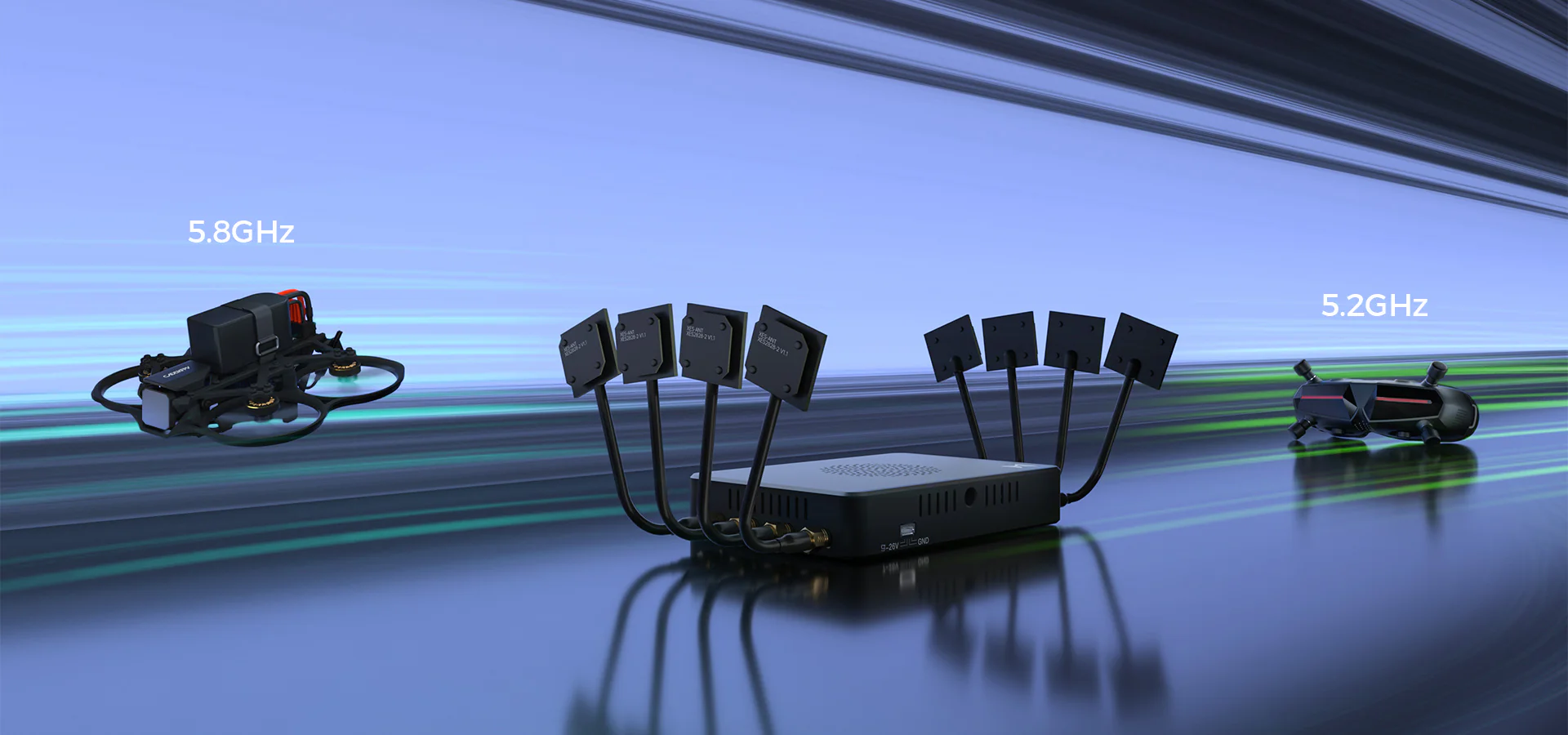

- 中继器应架设在高处或障碍物上，其5.2GHz天线应指向飞行员自己，5.8GHz天线指向飞机。
¶ 设置
¶ 频道选择
- 在地面端菜单中可单独设置图传频道与中继频道。
¶ 功率设置
- 图传发射功率与中继器功率可单独设置。
¶ 注意事项
中继器附带的平板天线具有指向性，其5.8GHz天线应指向飞机，5.2GHz天线指向飞行员自己，否则信号将无法准确经过中继器。
中继器模式不支持竞速、测距、高码率、分享、头追功能。
Avatar Goggles L 在功能上支持中继模式，但是由于其天线是内置的，不推荐自行改装。
在使用中继模式时，地面接收端设备的天线应更换为5.2GHz的天线，否则信号将大打折扣。
中继模式下地面接收端在任何情况下都不再直接连接到图传发射端，必须先经过中继器再到达图传发射端；这意味着如果中继器摆放距离太远，就算图传发射端在近距离也可能信号很差。
