¶ 阿凡达高清系统功能详解
本页面提供 阿凡达高清 系列的系统功能详解。
¶ 阿凡达HD 眼镜X

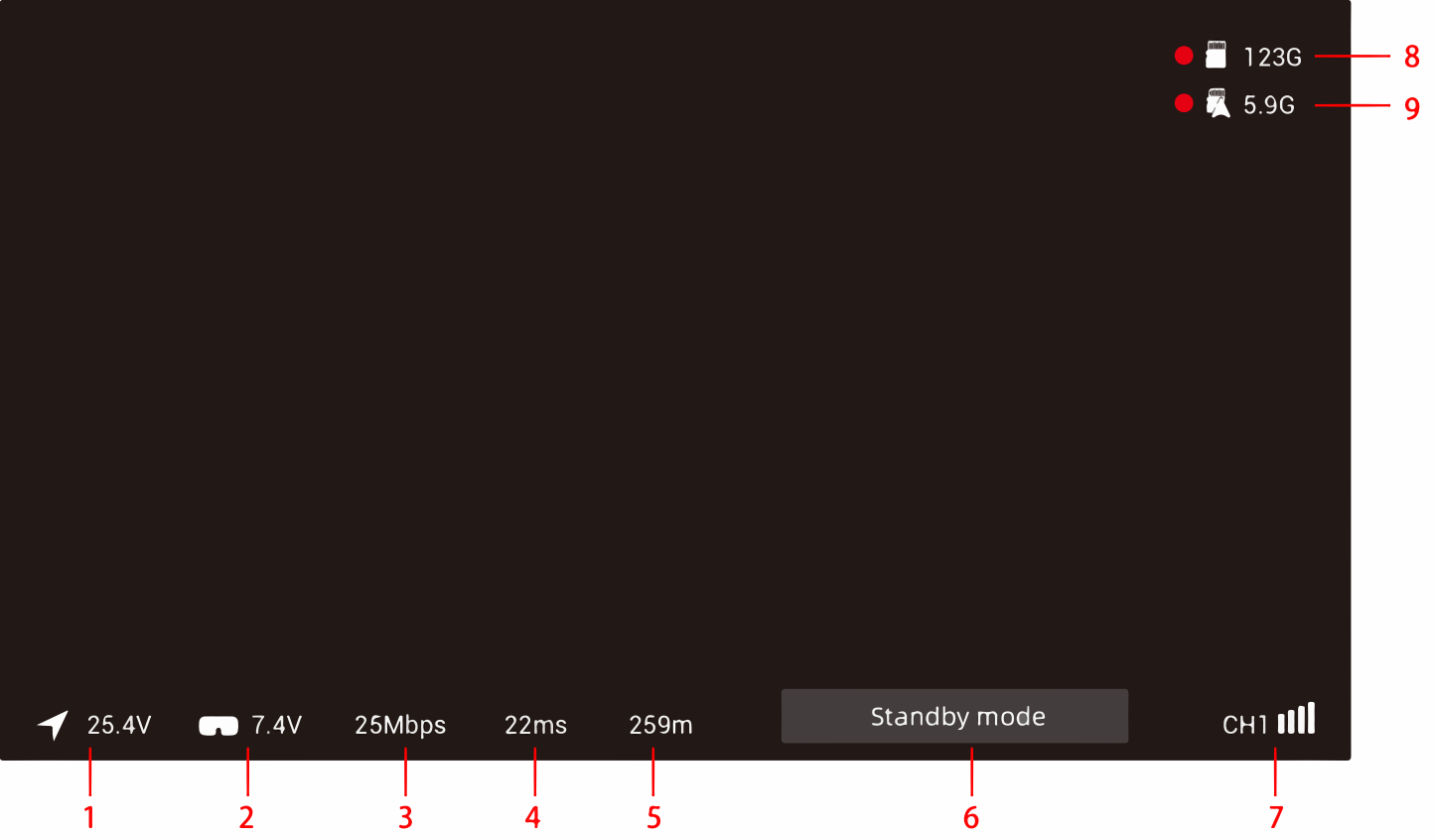

¶ 系统主界面定义
1-天空端输入电压:
显示天空端供电电压，智能识别2、3、4、6串Lipo锂聚合电芯电压(3.5-4.2V)，单片电芯低于3.5V红色字体报警提示。(暂不支持Li-ion锂离子和Li-Fe锂铁电池)
2-地面端输入电压:
智能识别2、3、4、6串Lipo锂聚合电芯电压，单片电芯低于3.5V红色字体显示眼镜供电电压，和蜂鸣器报警提示。(暂不支持Li-ion锂离子和Li-Fe锂铁电池)
使用5S Lipo电池时会识别为6S低电状态并报警。
3-实时码率:
显示实时传输码率单位Mbps，25.0 Mbps和50.0 Mbps两种显示模式。
码率工作原理
4-系统延迟:
显示从发射端相机采集图像传输至地面端的总延时。
5-测距功能:
依据无线传输延时计算接收端至发射端传输距离功能，信号被干扰会导致误差放大。
6-状态提示:
文字提示当前需注意的状态提示，以及各种告警信息。
7-当前频道:
显示当前设置频道，信号格共5种状态，4格、3格、2格、1格、空格。
8-地面端SD卡状态:
显示眼镜内存卡状态及剩余容量，录像时红圈闪烁提示，不在录制状态不显示红圈，检测不到SD卡状态显示为“NO SD”，卡满状态显示为“—”。
9-天空端内存状态:
显示天空端内存状态及剩余容量，录像时红点闪烁提示，不在录制状态不显示红点，检测不到内存状态显示为“NO SD”，卡满状态显示为“—”。
¶ 系统菜单-频道
1、显示各频道的干扰情况:
信号强度分为4格、3格、2格、1格、空格，信号显示空格为已被占用不可选，白色描边为选择框，按下确认键高亮显示，高亮显示为当前频道。
2、频道工作逻辑:
标准码率和高码率切换时会将当前频道设置为CHP需重新选择频道，CHP为公共频道容易被干扰不建议飞行工作使用，“自动”开关为自动刷新全频道信号干扰情况，“刷新”开关为手动刷新。
3、各国家频道显示:
FCC标准显示8个频道(CH1/2/3/4/5/6/7/P)，CE/SRRC标准显示4个(CH1/2/3/P)，MIC标准显示3个(CH1/2/P)。仅限FCC模式可开启高码率模式，且在高码率模式下8个频道变成4频道CH1、CH2、CH3、CHP。
默认出厂为CE标准
如何切换不同国家无线电标准？

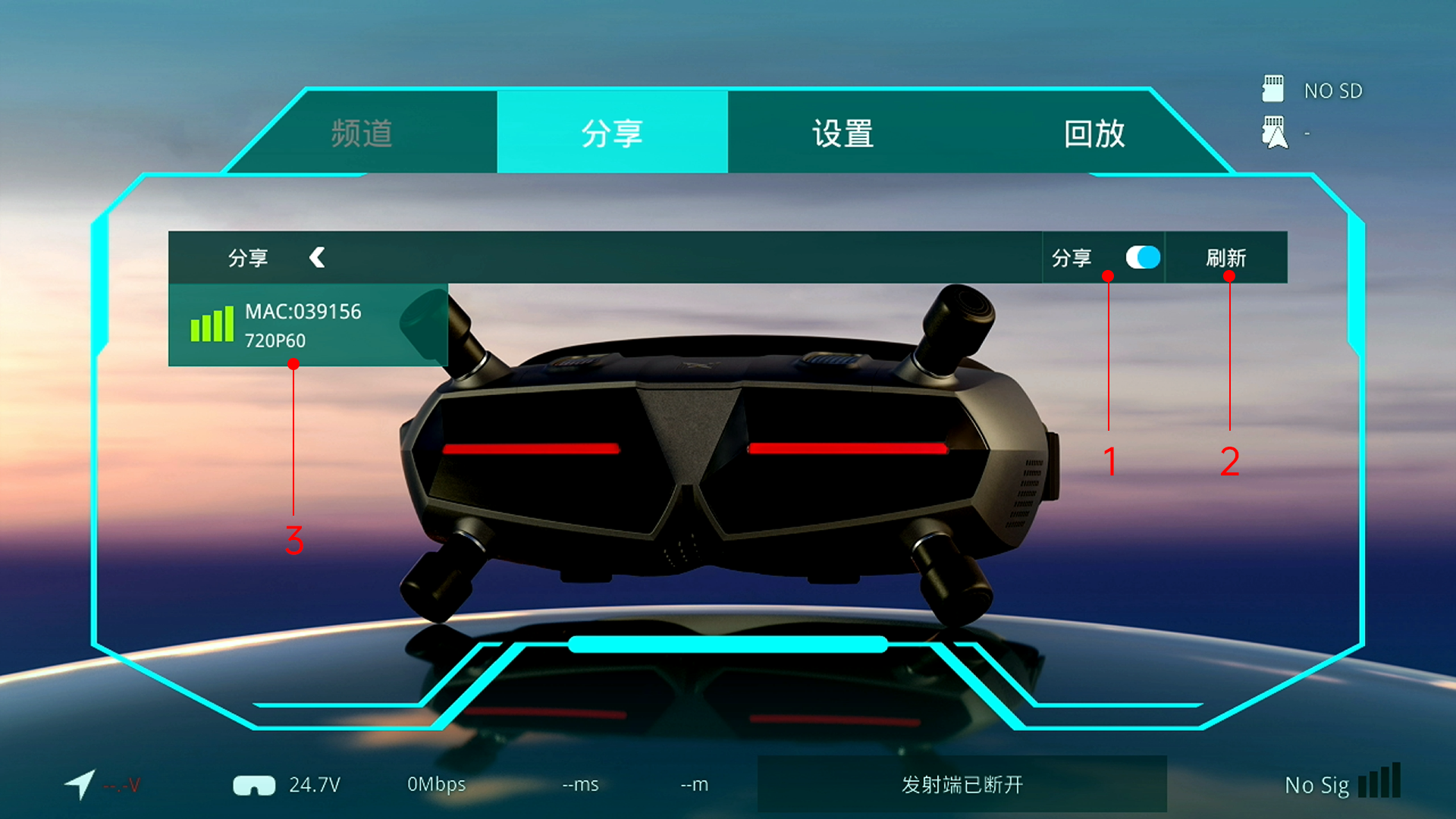

¶ 系统菜单-分享
1-分享开关：
手动开启分享功能，搜索附近已广播频道。
使用分享模式需具备两个Walksnail地面端设备，否则无法使用该功能。
2-手动刷新：
手动刷新附近已分享频道。
3-选择频道：
选择附近已分享频道，如对方没有开启广播模式，则无法搜索。
¶ 系统菜单-设置
1-相机:
相机可调整内容分别为场景预设、曝光、饱和度、锐度、白平衡、画面旋转、画面比例、3D降噪、快门、最大ISO等设置。
2-显示:
显示可调整内容为Debug、屏幕亮度、聚焦模式、自定义OSD、OSD位置、升级字体、自定义字体、取景框、取景框设置。
3-录像:
录像可调整内容为VTX发射端分辨率、录像设备、自动启停、循环录制、格式化SD卡、格式化发射端、内置EIS防抖、录像时间、录像式、颜色、饱和度、锐度。
4-设备:
设备可调整内容为蜂鸣器音量、测距模式、信号丢失提示、恢复出厂设置、设备信息、操作说明、切换模式。
5-发射功率:
发射功率默认可选择25mW、200mW、500mW、700mW功率。
6-分辨率:
分辨率可以选择720P和1080P，竞速模式仅限480P。
7-码率:
可选择标准码率和高码率获得不同图像质量，高码率仅支持在FCC模式开启
8-帧率:
可选择标准帧率和高帧率获得不同的延时体验。
9-待机模式:
当处于待机模式时天空端和眼镜端发射功率为10dbm，退出待机模式或关闭待机模式开关才会输出当前设置的发射功率，开启待机模式时此功能需要天空端串口正确连接飞控当眼镜收到飞行器解锁信号时自动退出待机模式，如无飞控支持可选择关闭此功能。
10-语言:
语言切换English/中文。
11-低电量警报:
检测眼镜端低电量警报，电压过低红色字体和蜂鸣器报警提示，可选择开启或关闭。
12-眼镜图标:
可选择系统主界面图标显示或隐藏，用于直播推流可隐藏系统图标。
飞控控制选项暂无功能
13-广播:
默认为关闭状态。
当开启广播后，您的天空端画面将可以被附近他人搜索到，括号内6个字符为天空端(当前已连接)唯一识别号。
竞速模式下默认开启
¶ 系统菜单-设置-相机
1-场景:
场景有预设选项，可以选择日间、夜间、竞速；只有Moonlight、Pro相机在切换到夜间后有预设实际效果，其他相机没有。
竞速选项暂无功能。
2-曝光:
调整相机曝光度。
3-饱和度:
调整相机的饱和度，让色彩更鲜艳或者更暗淡。
4-锐度:
调整相机的锐度，让画面边缘更清晰。
5-白平衡:
调整相机白平衡；自动、手动调整范围4000-7000。
6-旋转:
用于调整相机旋转，可不旋转或旋转180°。
7-比例:
切换眼镜画面、HDMI输出视频的长宽比，可选择16:9、4:3、4:3FULL。
8-3D降噪:
降低相机在拍摄过程中的噪点。
相比2D降噪效果更强，但设置过高会使画面产生拖影。
9-快门:
用于调整相机的快门速度。
10-ISO:
用于调整相机ISO曝光；自动、手动调整范围100-51200。
11-ISO模式:
可调整最大ISO、手动。
例：ISO设置“自动”，ISO模式设置“最大ISO“ ，那么这个时候的自动曝光增益是在100-51200 ISO区间，如果想限制最大的ISO增益，将ISO模式设置为“手动”，ISO设置”800“，此时曝光增益为100-800区间。
此功能仅限Moonlight月光图传套装。
12-2D降噪:
降低相机在拍摄过程中的噪点。
此功能仅限Moonlight月光图传套装。

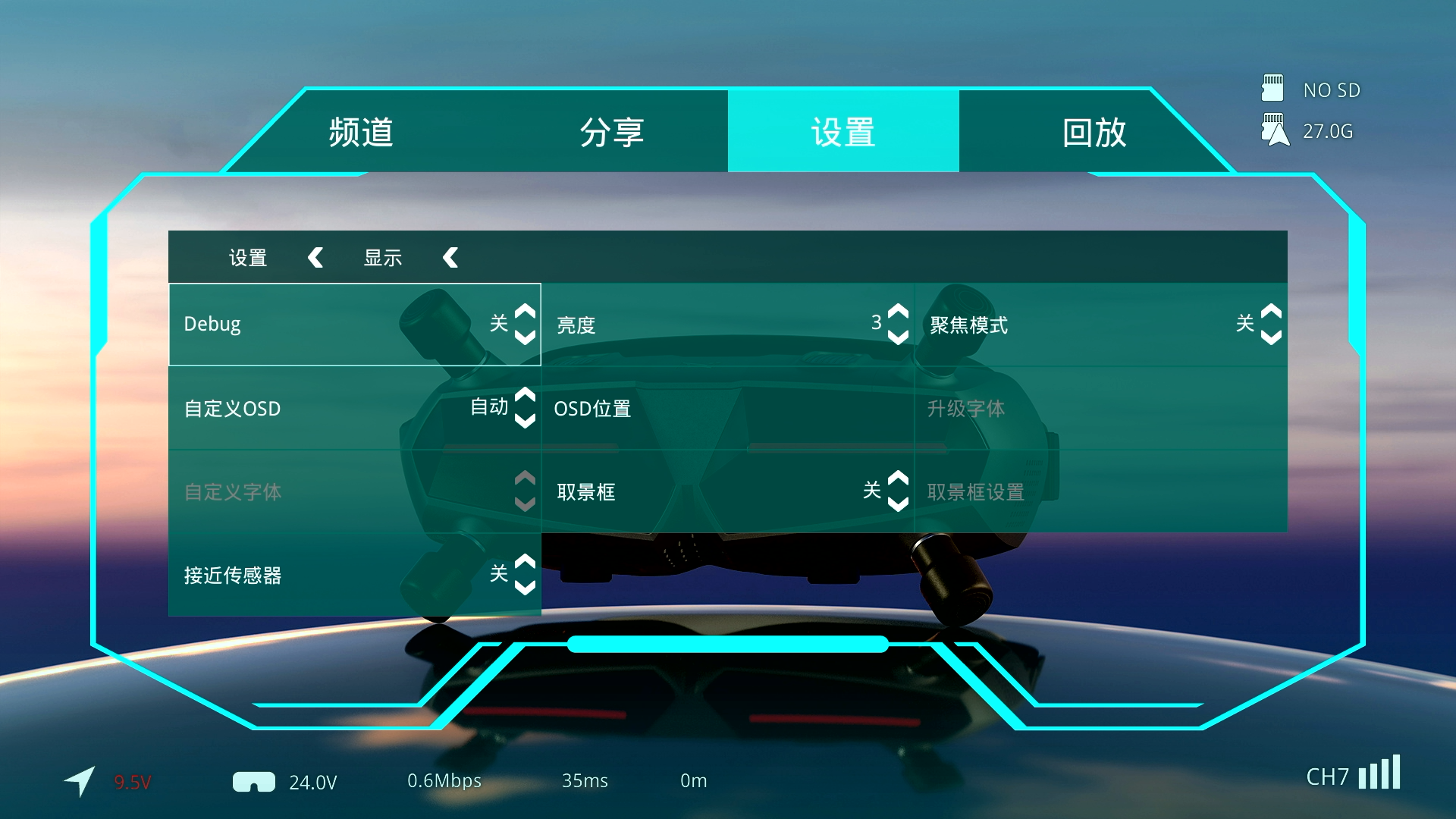

¶ 系统菜单-设置-显示
1-Debug:
开启后屏幕会显示当前系统关键信息，用于分析故障问题；并且在开启后地面端设备的录像文件.srt字幕文件也会替换为debug信息。
各参数定义
2-亮度:
用于调整地面端设备的显示屏亮度，VRX模块无法调整外部显示屏。
3-聚焦模式:
开启后系统会在低信号下优先保证屏幕中间的清晰度，并将屏幕两侧的画面降低为马赛克状态以最大化利用带宽传输画面。
4-自定义OSD:
默认选项为自动，即系统支持自动识别天空端所连接的飞控固件并选择对应的OSD字体，目前支持自动识别的飞控固件有：Betaflight、INAV、Ardupilot、KISS、FETtec、QUICKSILVER。
系统已经内置了上述几款飞控固件，无需再重新手动导入OSD字体。
如您对于默认OSD字体不满意，可手动导入OSD字体。
5-OSD位置:
对于早期飞控固件不支持高清OSD或自行开发的飞控固件，由于固件只支持480P的模拟图传，可以手动调整OSD整体在屏幕上的位置。
如您已经使用上述市面上的常用飞控固件，这无视此功能；它们均已支持高清OSD功能。
6-升级字体:
如何导入OSD字体
7-自定义字体:
可选择成功导入后的字体，默认无法选择。
字体文件储存在SD卡中，如取出SD卡或格式化均丢失自定义OSD字体，系统自动切换到默认字体。
8-取景框:
用于开启取景框，目的是为了在搭载运动相机时确保运动相机与FPV相机拍摄是相同目标。
9-取景框设置:
移动取景框在屏幕上的位置。
10-接近传感器:
感知识别用户是否佩戴飞行眼镜，智能控制屏幕亮起和熄灭。
仅眼镜X支持。
¶ 系统菜单-设置-录像
1-发射端:
对天空端录像分辨率、帧率进行更改。
在使用Moonlight月光天空端时才可以选择4K、2.7K选项。
2-录像设备:
选择需要的录像设备，可天空端与地面端同时录像或单独录像。
3-自动启停:
天空端在连接飞控后，遥控器解锁飞机自动开始录像，上锁后自动暂停录像并保存文件。
如提前断电则会有损坏录像文件风险，需手动暂停录像后再断电。
4-循环录像:
持续录像视频，磁盘满后删除最早文件以持续录像。
5-格式化SD卡:
用于格式化地面端设备的SD卡
6-格式化发射端:
用于格式化天空端设备的储存\SD卡
7-内置EIS防抖:
设置Moonlight开启内置防抖，此前提必须将帧率设置为标准，否则选项无法工作。
此功能仅限Moonlight月光图传套装。
8-录像时间:
选择设备的录像时间，可选择5分钟、10分钟、30分钟、无限制。
此功能是设置录像文件分割的时间，并非在5分钟后停止录像。
9-录像格式:
此选项暂无其他功能，仅限H.264格式。
10-颜色:
设置天空端录像的预设颜色。
此功能仅限Moonlight月光图传套装。
11-饱和度:
设置天空端录像饱和度，让色彩更鲜艳或者更暗淡。
此功能仅限Moonlight月光图传套装。
12-锐度:
设置天空端录像锐度。
此功能仅限Moonlight月光图传套装。

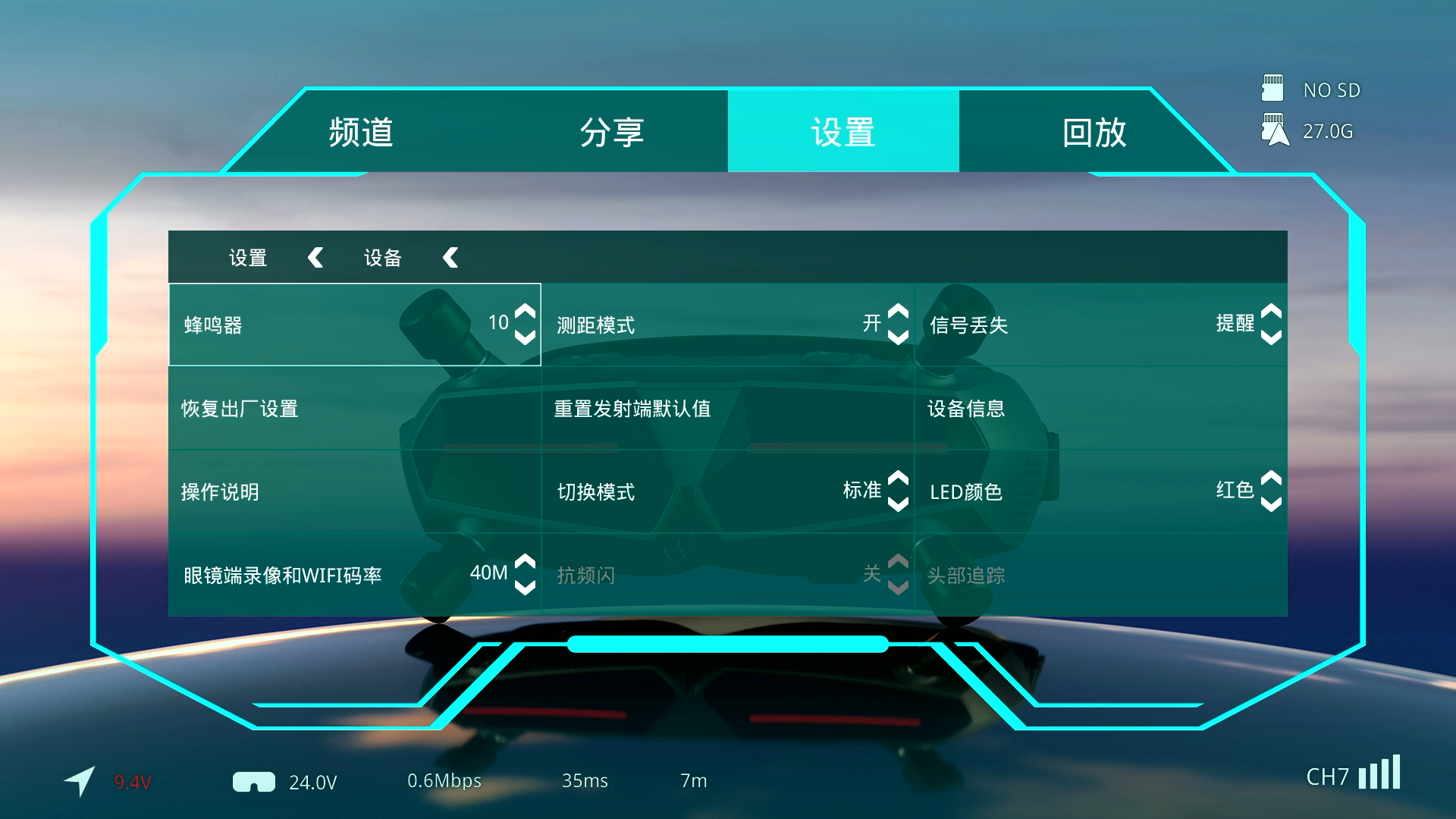

¶ 系统菜单-设置-设备
1-蜂鸣器:
设置地面端设备蜂鸣器声音档位。
2-测距模式:
设置开启测距功能。
其原理是利用无线电的传播速度≈光速，测得天空端与地面端的传输时间即可算出设备之间的距离，误差约100米。
3-信号丢失:
选项可设置：提醒、蜂鸣器、关。
默认开启提醒，则系统在低信号状态下会在屏幕四周边框闪烁红色用于提醒用户当前信号较低，应立即返航。
如设置蜂鸣器，则在闪烁红色时同时蜂鸣器报警。
4-恢复出厂设置:
重置地面端设备，恢复出厂状态。
如已设置FCC无线电标准，则FCC也会被重置，恢复默认CE出厂标准。
所有已连接天空端记录均被删除，再次连接相同天空端需重新对频。
5-重置发射端默认值:
重置天空端相机参数设置，但不重置连接状态。
6-设备信息:
用于查看当前设备的硬件、固件版本。
7-操作说明:
如图所示
点击后查看当前设备的部件介绍。
8-切换模式:
用于切换系统不同模式，默认可切换标准、竞速；解锁后可切换中继器模式。
中继器
什么是竞速模式
9-LED颜色:
设置地面端设备的前面罩LED颜色，此功能仅限眼镜X、L。
10-眼镜端录像和WIFI码率:
设置地面端设备的录像码率，5、10、15、20、30、40、50Mbps。
数值越大，录像的文件体积越大，默认40Mbps。
同时此功能还限制眼镜X的WIFI传输带宽，如设置太高则在使用APP预览画面时也会卡顿延迟。
11-抗频闪:
开启此功能会调整相机的曝光时间，用于改善视频中灯光的闪烁，并非是调整快门速度。
此功能切勿在白天开启！否则会导致飞行过程中白屏！
此功能仅限Moonlight月光图传套装。
12-头部追踪:
若您的设备支持头部追踪功能，可开启该功能。设备支持列表
开启头部追踪后，在飞行过程中转动头部可控制云台的水平朝向以及云台俯仰。
头部追踪详解
