¶ Ascent HD VRX PRO
- 本文档使用
Ascent VRX PRO作为示例，可能与你手中的产品略微区别，部分功能仅限部分产品才有。
¶ 系统主界面定义
- 1-天空端输入电压:
显示天空端供电电压，智能识别2、3、4、6串Lipo锂聚合电芯电压(3.5-4.2V)，单片电芯低于3.5V红色字体报警提示。 - 2-地面端输入电压:
智能识别2、3、4、6串Lipo锂聚合电芯电压，单片电芯低于3.5V红色字体显示眼镜供电电压，和蜂鸣器报警提示。
使用5S Lipo电池时会识别为6S低电状态并报警。 - 3-实时码率:
显示实时传输码率单位Mbps，目前仅限 25 Mbps 标准码率模式。
码率工作原理 - 4-系统延迟:
显示从发射端相机采集图像传输至地面端的总延时。 - 5-测距功能:
依据无线传输延时计算接收端至发射端传输距离功能，信号被干扰会导致误差放大。 - 6-状态提示:
文字提示当前需注意的状态提示，以及各种告警信息。 - 7-当前频道:
显示当前设置频道，信号格共5种状态，4格、3格、2格、1格、空格。 - 8-遥控器信号状态:
信号格共5种状态，分别是4格/3格/2格/1格/空格。当图传未检测到遥控器信号时，此图标会隐藏。 - 9-接收端SD卡状态:
显示VRX内存卡状态及剩余容量。设备录像时红色圆圈闪烁提示，非录制状态不显示红色圆圈标识。未检测到SD卡状态显示为[NO SD]，内存卡已满显示为[ - ]。

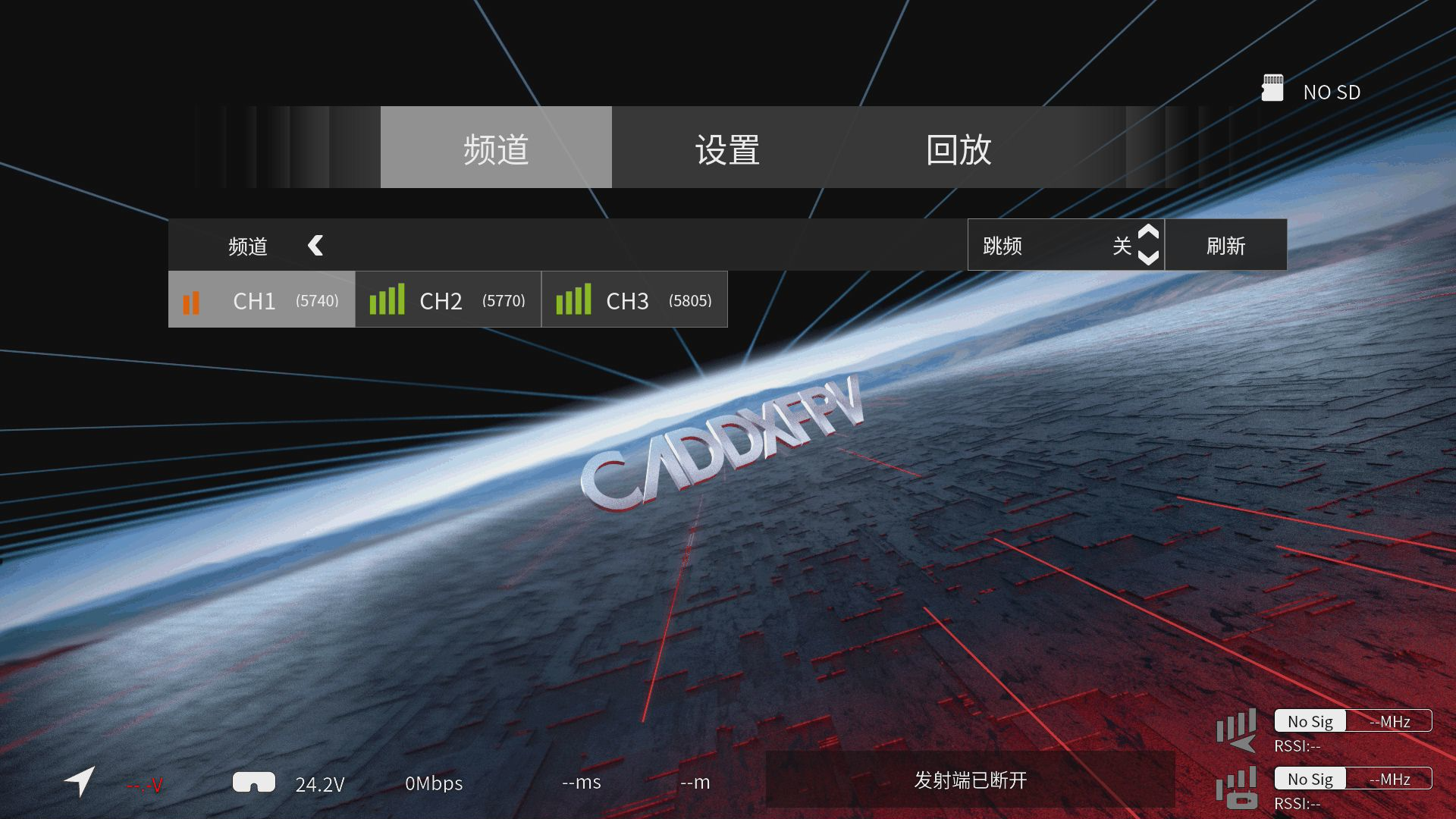

¶ 系统菜单-频道
- 1－频道：
显示各频道的干扰情况，信号强度分为4格/3格/2格/1格/空格。信号显示空格代表已被占用不可选。白色描边为选择框，按下确认键选择相关项高亮显示，高亮显示为当前频道。 - 2－跳频：
开启跳频功能，VRX端将自动选择干扰较小的频道，此时不可手动切换频道。 - 3－刷新：
点击刷新可以重新搜索各个频道的干扰情况以及状态。

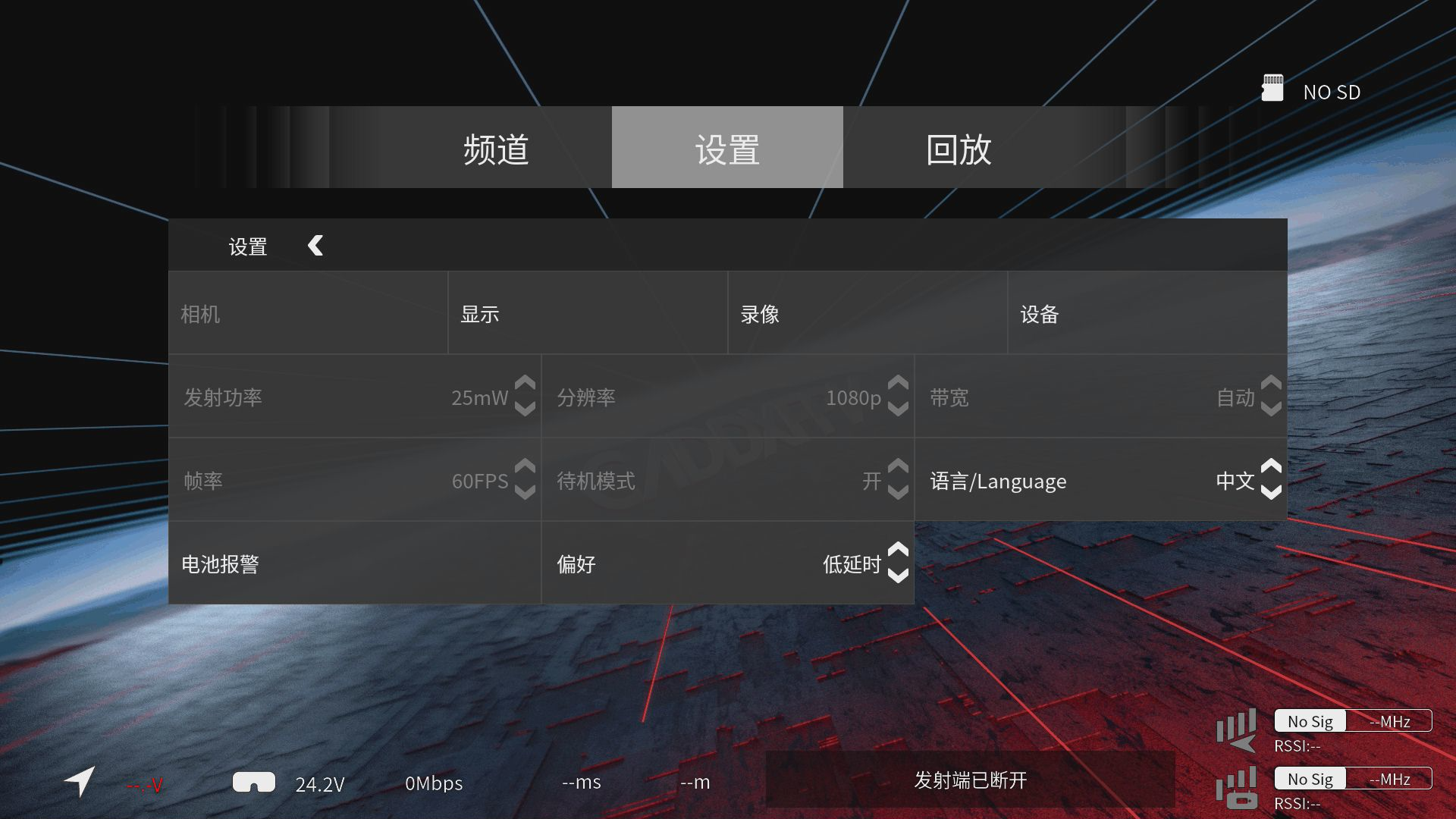

¶ 系统菜单-设置
在未连接图传端情况下，部分设置选项为灰选，或当前连接的设备不支持该功能。
-
1－相机：
相机可调整内容分别为场景预设、曝光、饱和度、锐度、对比度、白平衡、画面旋转、画面比例、3D降噪。 -
2－显示：
显示可调整内容为Debug、屏幕亮度、聚焦模式、自定义OSD、OSD位置、升级字体、自定义字体、取景框、取景框设置、眼睛图标。 -
3－录像：
录像可调整内容为VTX发射端分辨率、录像设备、自动启停、循环录制、格式化SD卡、格式化发射端、录像时间、自动录像停止功能。 -
4－设备：
设备可调整内容为蜂鸣器音量、测距模式、信号丢失提示、恢复出厂设置、重置发射端默认值、设备信息、操作说明、VRX端录像码率、抗频闪、VRXUart、天线、UVC。 -
5－发射功率：
可切换VTX与VRX的发射功率。 -
6－分辨率：
分辨率可以选择720P或1080P。 -
7－带宽：
可选择5MHz、10MHz、20MHz、Auto带宽工作模式。理论上带宽越小，抗干扰性能越强，码率更低；带宽越大，抗干扰性能越弱，码率更高。 -
8－帧率：
该功能可大幅降低系统传输延迟，但外接的显示屏需支持高帧率，否则将无法显示任何画面。
同时切换到 50\100FPS 还可解决LED灯闪烁问题。
若当前显示屏不支持高帧率输入，长按返回键8秒，HDMI输出会调整为默认720P 60。 -
9－待机模式：
处于待机模式时，发射端和VRX端发射功率为10dbm。退出待机模式或关闭待机模式开关，可输出当前设置的发射功率。开启待机模式时，该功能需要发射端串口正确连接飞控；当VRX收到飞行器解锁信号时，将自动退出待机模式。如无飞控支持，可选择关闭此功能。 -
10－语言/Language:
语言可切换English或中文。 -
11－电池报警：
检测VRX端低电量警报，电压过低红色字体和蜂鸣器报警提示，可选择开启或关闭。 -
12－偏好：
图传工作模式预设功能，可切换低延迟模式或固定翼模式。

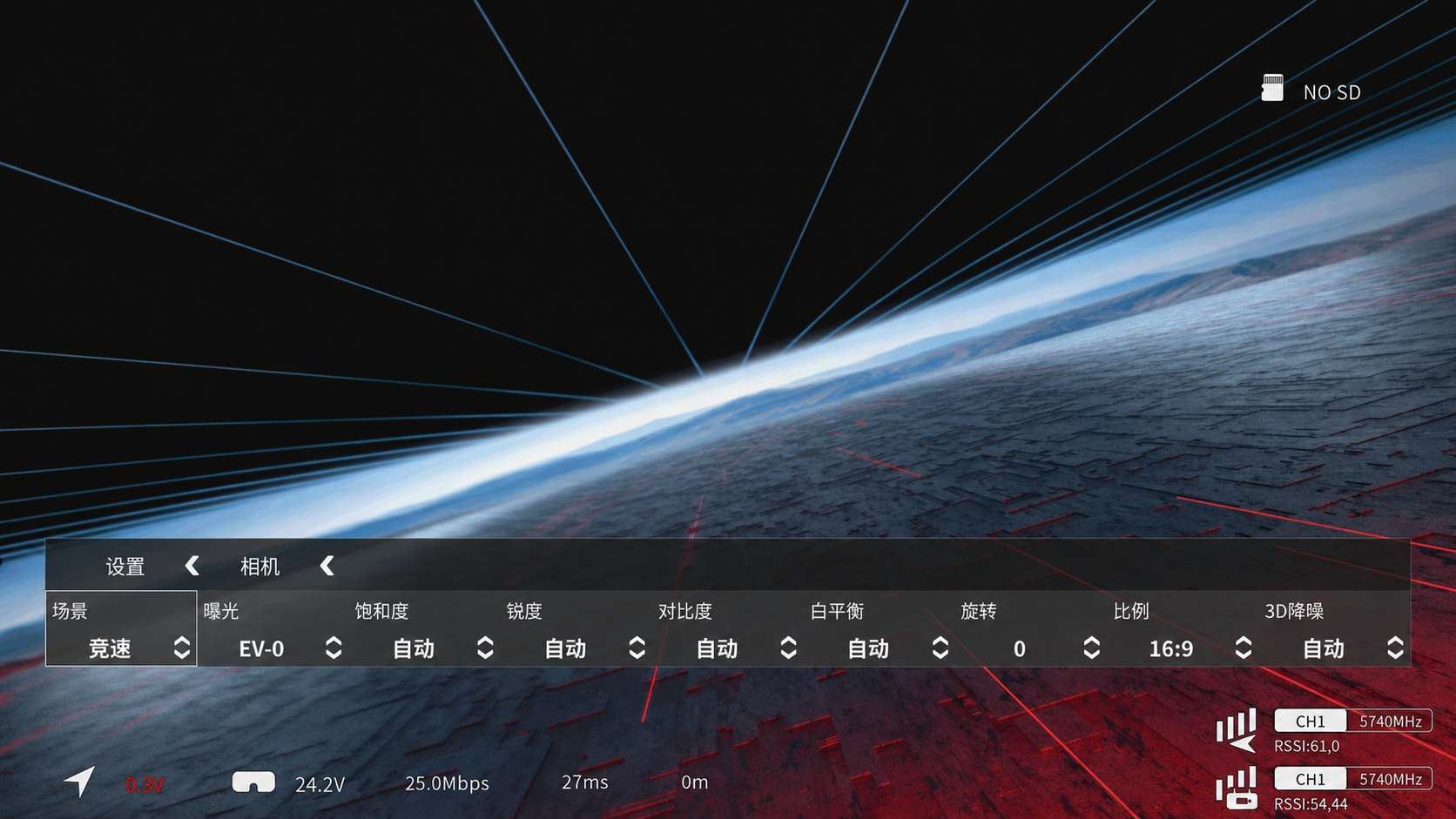

¶ 系统菜单-设置-相机
- 1-场景:
场景有预设选项，可以选择标准、竞速。 - 2-曝光:
调整相机曝光度。 - 3-饱和度:
调整相机的饱和度，让色彩更鲜艳或者更暗淡。 - 4-锐度:
调整相机的锐度，让画面边缘更清晰。 - 5-白平衡:
调整相机白平衡；自动、手动调整范围4000-7000。 - 6-旋转:
用于调整相机旋转，可不旋转或旋转180°。 - 7-比例:
切换眼镜画面、HDMI输出视频的长宽比，可选择16:9、4:3。 - 8-3D降噪:
降低相机在拍摄过程中的噪点，但设置过高会使画面产生拖影。

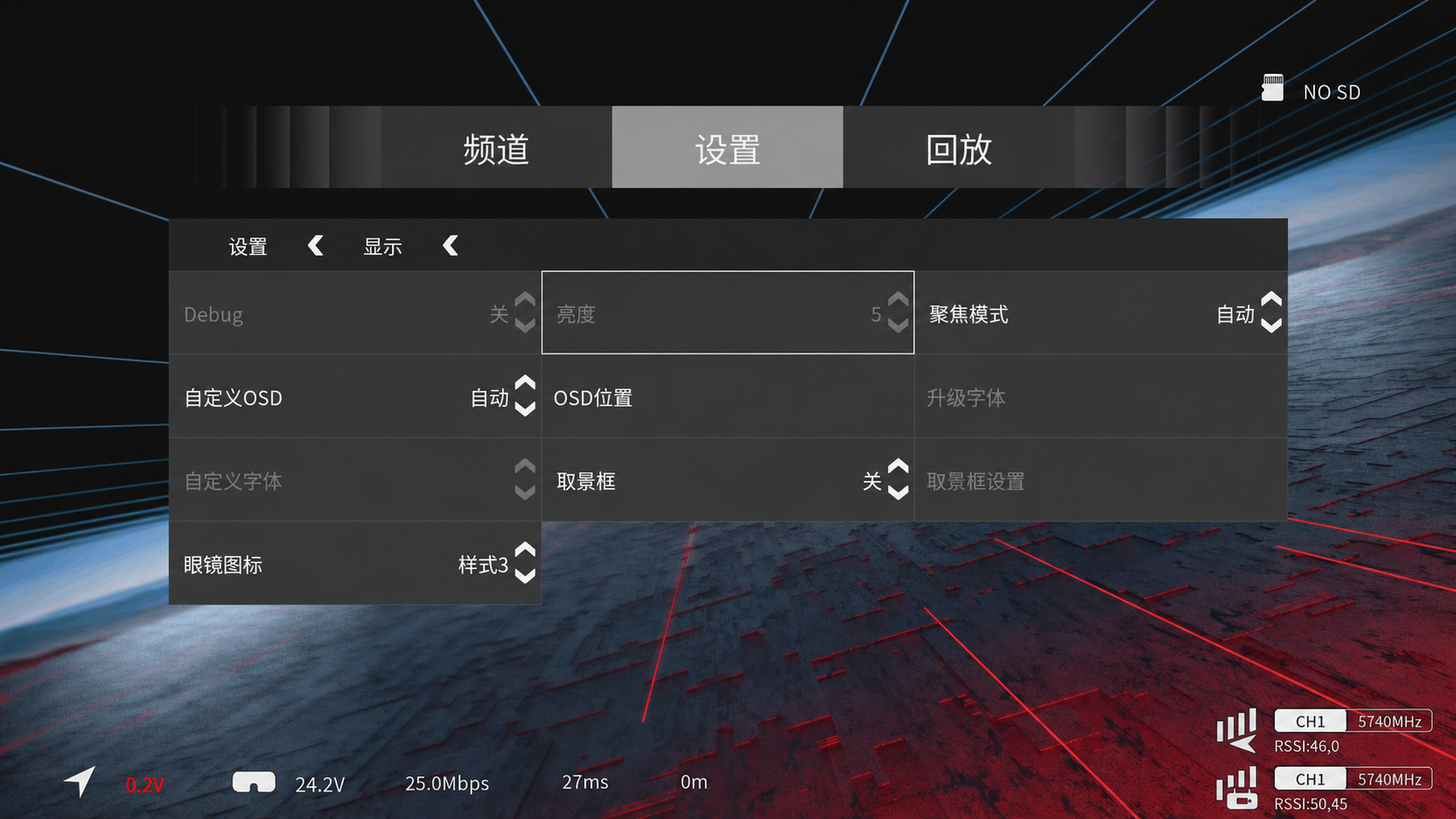

¶ 系统菜单-设置-显示
- 1-Debug:
该功能默认无法开启。
开启后屏幕会显示当前系统关键信息，用于分析故障问题；并且在开启后地面端设备的录像文件.srt字幕文件也会替换为debug信息。 - 2-亮度:
用于调整地面端设备的显示屏亮度，VRX模块无法调整外部显示屏。 - 3-聚焦模式:
开启后系统会在低信号下优先保证屏幕中间的清晰度，并将屏幕两侧的画面降低为马赛克状态以最大化利用带宽传输画面。 - 4-自定义OSD:
默认选项为自动，即系统支持自动识别天空端所连接的飞控固件并选择对应的OSD字体，目前支持自动识别的飞控固件有：Betaflight、INAV、Ardupilot、KISS、FETtec、QUICKSILVER。
系统已经内置了上述几款飞控固件，无需再重新手动导入OSD字体。
如您对于默认OSD字体不满意，可手动导入OSD字体。 - 5-OSD位置:
对于早期飞控固件不支持高清OSD或自行开发的飞控固件，由于固件只支持480P的模拟图传，可以手动调整OSD整体在屏幕上的位置。
如您已经使用上述市面上的常用飞控固件，这无视此功能；它们均已支持高清OSD功能。 - 6-升级字体:
如何导入OSD字体 - 7-自定义字体:
可选择成功导入后的字体，默认无法选择。
字体文件储存在SD卡中，如取出SD卡或格式化均丢失自定义OSD字体，系统自动切换到默认字体。 - 8-取景框:
用于开启取景框，目的是为了在搭载运动相机时确保运动相机与FPV相机拍摄是相同目标。 - 9-取景框设置:
移动取景框在屏幕上的位置。 - 10-眼镜图标:
切换系统UI界面用以适配不同的飞行场景。 - 11-接近传感器:
感知识别用户是否佩戴飞行眼镜，智能控制屏幕亮起和熄灭。

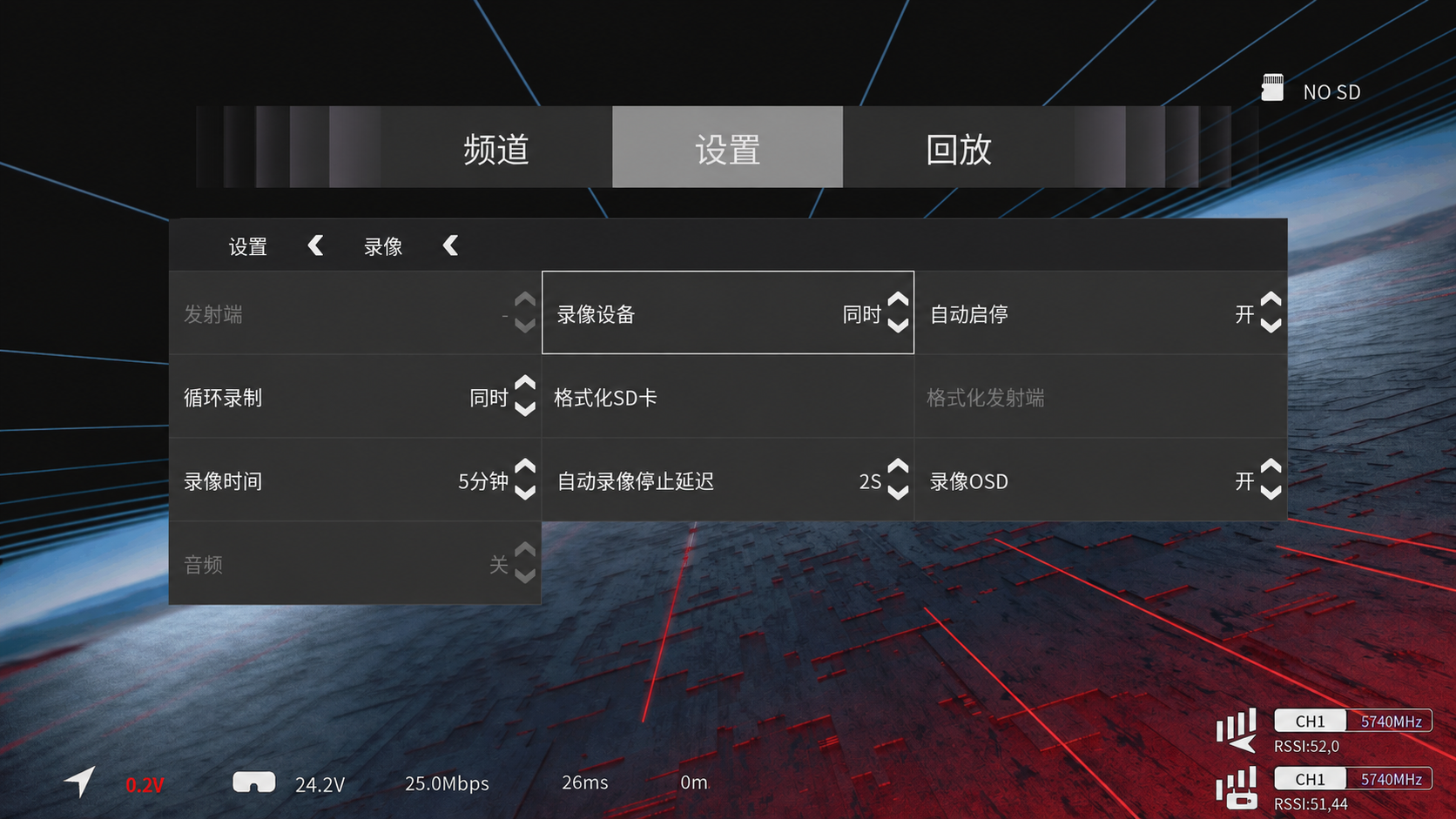

¶ 系统菜单-设置-录像
- 1-发射端:
对天空端录像分辨率、帧率进行更改。
在使用Lynx图传发射端时才可以选择2.5K选项，如显示-则表示当前图传发射端不支持录像功能。 - 2-录像设备:
选择需要的录像设备，可天空端与地面端同时录像或单独录像。 - 3-自动启停:
天空端在连接飞控后，遥控器解锁飞机自动开始录像，上锁后自动暂停录像并保存文件。
如提前断电则会有损坏录像文件风险，需手动暂停录像后再断电。 - 4-循环录像:
持续录像视频，磁盘满后删除最早文件以持续录像。 - 5-格式化SD卡:
用于格式化地面端设备的SD卡 - 6-格式化发射端:
用于格式化天空端设备的储存\SD卡 - 7-录像时间:
选择设备的录像时间，可选择5分钟、10分钟、30分钟、无限制。
此功能是设置录像文件分割的时间，并非在5分钟后停止录像。 - 8-自动录像停止延迟:
此功能可在收到停止录像指令后延迟停止录像，多用于记录本次飞行数据或回放炸机后坠毁位置。 - 9-录像OSD:
该功能仅限Ascent VRX ProAscent Cine VRX支持，可将飞控回传的OSD数据直接堆叠到视频上，而无需电脑后期处理。
该功能还同时影响UVC功能下OSD的显示。 - 10-音频:
该功能需图传发射端支持，用于实时传输和录像音频。
¶ 系统菜单-设置-设备
- 1-蜂鸣器:
设置地面端设备蜂鸣器声音档位。 - 2-测距模式:
设置开启测距功能。
其原理是利用无线电的传播速度≈光速，测得天空端与地面端的传输时间即可算出设备之间的距离，误差约100米。 - 3-信号丢失:
选项可设置：提醒、蜂鸣器、关。
默认开启提醒，则系统在低信号状态下会在屏幕四周边框闪烁红色用于提醒用户当前信号较低，应立即返航。
如设置蜂鸣器，则在闪烁红色时同时蜂鸣器报警。 - 4-恢复出厂设置:
重置地面端设备，恢复出厂状态。
如已设置FCC无线电标准，则FCC也会被重置，恢复默认CE出厂标准。
所有已连接天空端记录均被删除，再次连接相同天空端需重新对频。 - 5-重置发射端默认值:
重置天空端相机参数设置，但不重置连接状态。 - 6-设备信息:
用于查看当前设备的硬件、固件版本。 - 7-操作说明:
如图所示
点击后查看当前设备的部件介绍。 - 8-眼镜端录像码率:
可设定地面接收端（眼镜）录像的码率，最大50Mbps。 - 9-抗闪烁:
该选项暂无功能。 - 10-VRX Uart:
可用于Ascent VRX系统的透传和遥测功能。
详情请看Ascent 透传 - 11-天线:
该选项暂无功能。 - 12-UVC:
可用于VRX设备通过USB输出视频画面，该功能仅限Ascent VRX PRO支持。
详情请看UVC功能详解

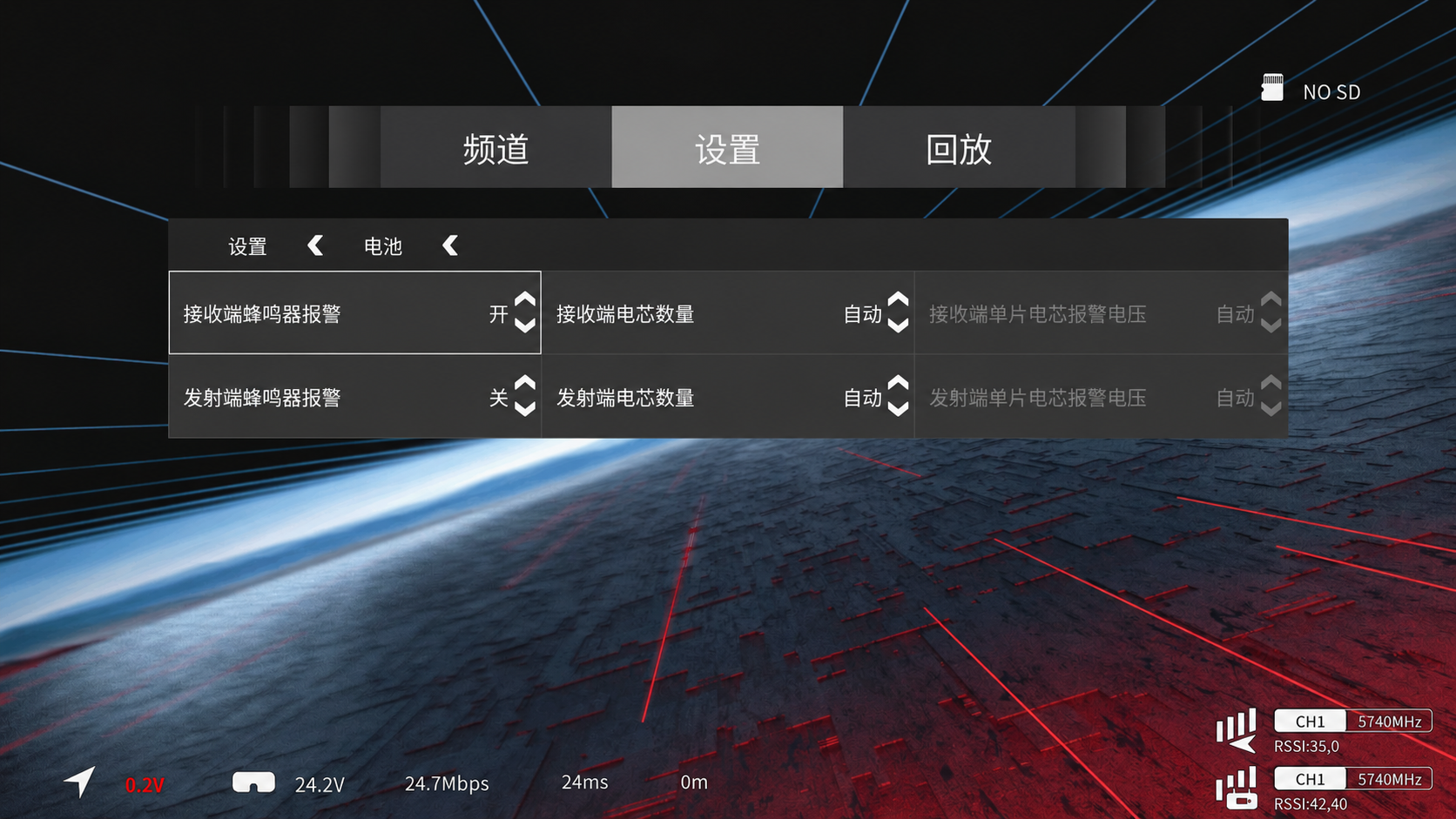

¶ 系统菜单-设置-电池报警
-
1-蜂鸣器报警:
可开关在电池低电量下报警。 -
2-电芯数量:
Ascent系统默认以Lipo电池作为模型，识别3.4-4.2V倍率之间的电压，通过均算可得知连接的电池电芯数量。
例如在连接12V电压后，系统计算12V是3S电池10.2-12.6V的电压范围，则可知当前已经连接了3S Lipo电池，当电压降低到10.2V系统会触发低电压报警。
但如果连接了5S电池，则会触发低电压报警，因为5S的电池电压范围与6S相重叠，所以系统默认不计算5S电池电压范围。
此时可以手动设置电芯数量，固定5S电池。 -
3-单片电芯报警电压:
该功能选项需要先手动更改电芯数量才会可以被设置，该功能是为了支持不同的电池类别。
系统默认使用Lipo电池作为模型，即电压范围在3.4-4.2V倍率之间的电压，可手动设置报警电压以适配LiFe、Li-Ion等类型的电池。

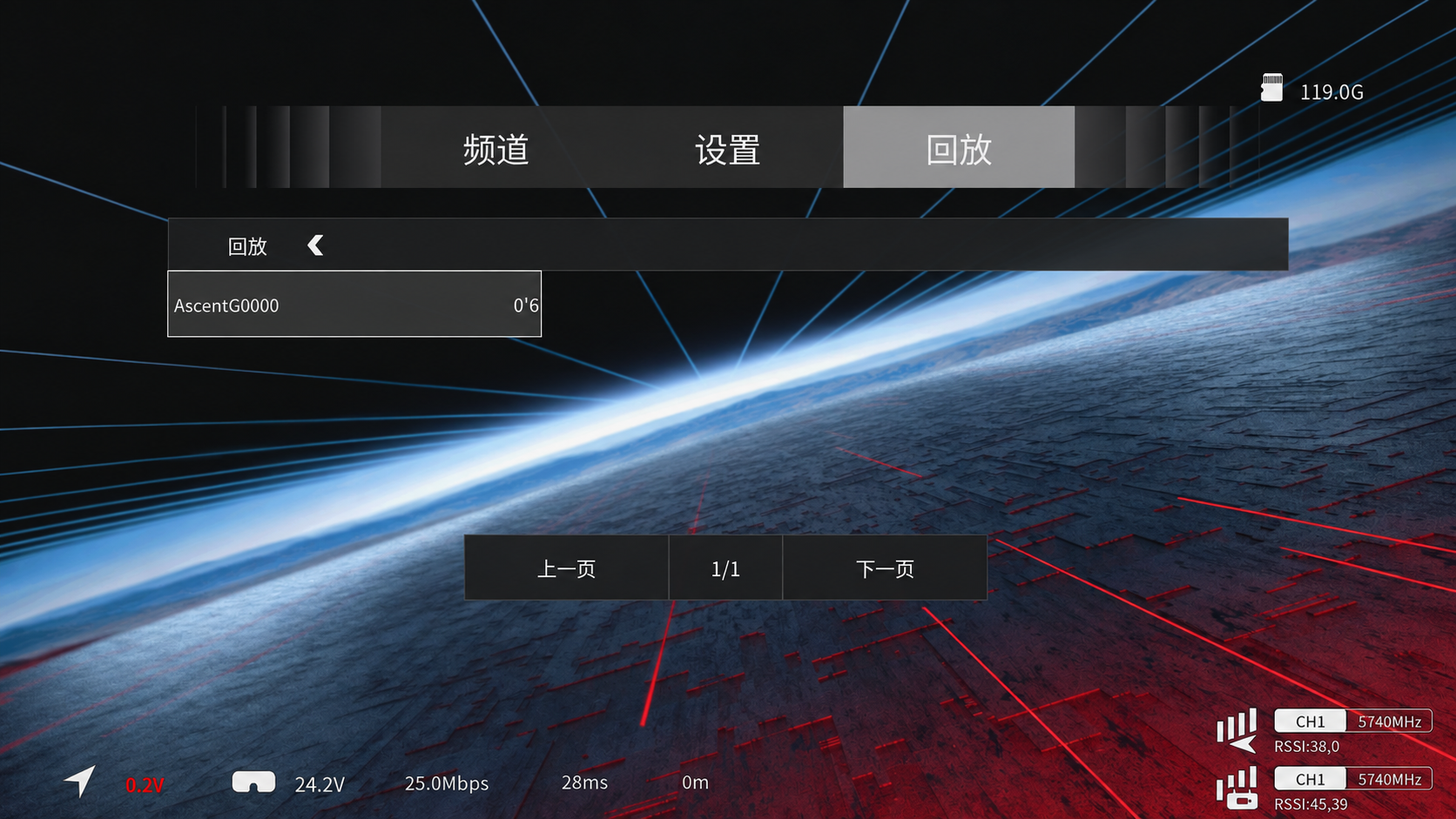

¶ 系统菜单-回放
- 1.选择框移动到OSD选项可以选择打开或关闭，打开时在播放视频界面叠加飞控OSD信息（如有）和主界面飞行信息，当选择框停留在视频列表中，长按VRX端确认键打开多选功能，菜单框显示功能设置（删除、全选、取消），再次按下返回键退出多选模式。
- 2.播放界面单击中键暂停/播放，左右方向键调整快退/快进。
